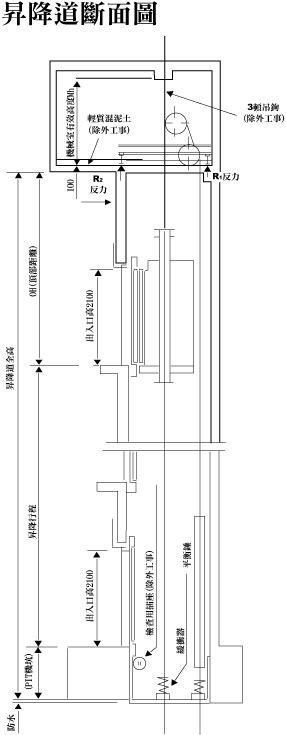

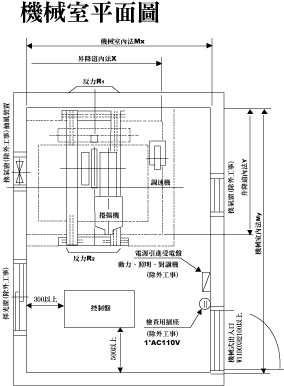

昇降路尺寸圖   HOISTWAY & MACHINE ROOM

單位:m/m

(1)昇降道標示尺寸為坑底防水處理後之有效尺     寸。 (2)最小階高為2700mm。 (3)結構為鋼骨結構時，其昇降道尺寸X、Y應各     加防火被覆厚度。 (4)最大停止數28停。 (5)最大行程82公尺。 (6)昇降機二台以上並列時，其昇降路之寬度如下所示：     昇降寬度(mm)=nX+(n-1)*100     其n=昇降機並列台數     X=1台昇降機之昇降路寬度

(7)10樓以上20樓以下者，昇降路尺寸各加50m/m。 (8)20樓以上者，昇降路請向公司洽詢。 (9)如配重側需追加剎車器者，Y尺寸應加150m/m。 (10)昇降路內不得裝置配水管、電線配管等與電     梯不相關之管路。
